隨著美麗鄉村建設的推進，旱廁改造革命獲得了很大成功。中國多個地區已經完成了旱廁發行運動，成千上萬的農村擺脫了蒼蠅亂飛，臭氣熏天的困境。

    河南省也不甘落后，緊跟山東的步伐，于今年夏季積極試點旱廁革命，為美麗鄉村建設落實工作。

    對于一體式三格化糞池這一新生產品，河南有關部門制定了化糞池的河南地方性標準，執行日期為2018.6.19開始，2018.9.19結束。這是不是意味著9.19后，會重新改動這一標準。

 此地方性標準的目錄如下：

河 南 省 地 方 標 準

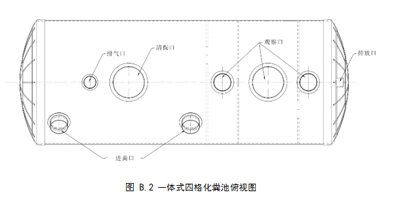

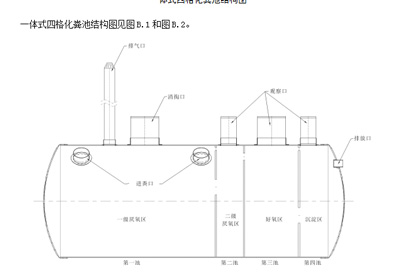

DB 41/T 1605—2018  一體式化糞池  2018 - 06 - 19 發布 2018 - 09 - 19 實施   河南省質量技術監督局 發 布  目 次 前言 II 1范圍 1 2規范性引用文件 1 3術語和定義 1 4分類與型號 1 5原材料與構造 2 6技術要求 3 7試驗方法 4 8檢驗規則 5 9標志、標簽、運輸和貯存 5 附錄 A（資料性附錄） 一體式三格化糞池結構圖 7 附錄 B（資料性附錄） 一體式四格化糞池結構圖 8 附錄 C（規范性附錄） 一體式四格化糞池及生物濕地 9 附錄 D（規范性附錄） 一體式化糞池配套設施 10   前 言   本標準按照 GB/T 1.1—2009給出的規則起草。本標準由河南省住房和城鄉建設廳提出并歸口。 本標準起草單位：河南文遠環?？萍加邢薰尽⒑幽蠔|信塑膠有限公司、河南惠潔管業有限公司、   河南東方之星環?？萍加邢薰?、河南省建筑科學研究院有限公司、河南省標準化研究院、河南省產品質量監督檢驗院、河南省村鎮規劃建設協會。 本標準主要起草人：楊雁、邵杰、潘福渠、劉娟、趙宏強、王勇、楊勇劍。  1范圍  本標準規定了一體式化糞池的術語和定義、分類與型號、原材料與構造、技術要求、試驗方法、檢   驗規則、標志、標簽、運輸和貯存。 本標準適用于以聚乙烯（PE）、聚丙烯（PP）或聚氯乙烯（PVC）為主要原材料制成的一體式化糞 池。   2規范性引用文件  下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。   凡是不注日期的引用文件，其較新版本（包括所有的修改單）適用于本文件。 GB/T 1033.1 塑料 非泡沫塑料密度的測定 第1部分：浸漬法、液體比重瓶法和滴定法GB/T 1040.1 塑料 拉伸性能的測定 第1部分：總則 GB/T 1040.2—2006 塑料 拉伸性能的測定 第2部分：模塑和擠塑塑料的試驗條件GB 5084 農田灌溉水質標準 GB 7959 糞便無害化衛生要求 GB/T 8806 塑料管道系統 塑料部件尺寸的測定  3術語和定義   下列術語和定義適用于本文件。 3.1 一體式三格化糞池 以PE、PP為主要原料，采用注塑或滾塑工藝成型組件，經工廠化生產，將沉淀區、發酵區、貯糞區 組裝成一體，具有無害化處理糞便功能的三格化糞池（見附錄A）。 3.2 一體式四格化糞池 以PVC為主要原料，采用擠出和注塑工藝成型組件，經工廠化生產，將一級厭氧區、二級厭氧區、好氧區、沉淀區組裝為一體，具有初級黑水處理和無害化糞便處理功能的四格化糞池（見附錄B）。

 4 分類與型號

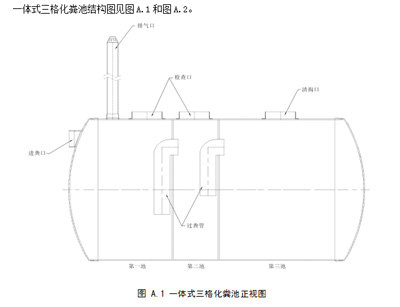

  4.1 分類   一體式化糞池按結構型式分為一體式三格化糞池和一體式四格化糞池。   4.2 型號 1   DB41/T 1605—2018   YHC □ □ □    格數（3 或 4）     材料（PE、PP 或 PVC）   有效容積（m3）   一體式化糞池代號   示例：有效容積為 1.5 m3 的 PE 一體式三格化糞池表示為：YHC1.5PE3。   5 原材料與構造   5.1 一體式三格化糞池   5.1.1 原材料   主要原材料為PE、PP樹脂。   5.1.2 構造   一體式 三格化糞池構造應符合以下要求：   a)一體式三格化糞池內部構造由沉淀區、發酵區、貯糞區三個池組成，總?cè)莘e宜不低于 1.5 m3，各池容積比例宜為 2:1:3；貯留糞便的有效時間，一池不小于 20 d，二池不小于 10 d，三池應為一、二池有效時間之和；   b)應在一池池壁預留進糞管和排氣管，進糞管直徑應≥100 mm，排氣管接口直徑應≥75 mm，排氣管高度應≥2.5 m，并加裝防雨帽；   c)池內擋板宜采用卡槽、膠粘、熔接、焊接等形式與池體牢固、密封連接；   d)應在池內擋板預留過糞管接口，接口直徑應≥100 mm，位置應低于進糞管、排氣管接口；   e)連接一池至二池的過糞管入口應在一池池壁的下 1/3 處，連接二池至三池的過糞管入口應在二池池壁的下 1/3 至 1/2 處，兩個過糞管應交錯開口（過糞管的連接方式見附錄 A 中圖 A.1 或圖 A.2）；溢出口距池上沿不低于 100 mm；   f)每格池體應設置觀察清掏口，口徑以 200 mm～315 mm 為宜。   5.2 一體式四格化糞池   5.2.1 原材料   主要原材料為PVC樹脂。   5.2.2 構造   一體式四格化糞池構造應符合以下要求：   a)一體式四格化糞池內部構造由一級厭氧區、二級厭氧區、好氧區和沉淀區四個池組成，總?cè)莘e宜不低于 1.0 m3；貯留糞便的有效時間，一池不小于 20 d，二池不小于 10 d，四個池合計不小于 60 d；化糞池宜與生物濕地相結合（見附錄 C），通過生物濕地后出水水質應符合 GB 5084 的規定；   b)應在一池池壁預留進糞管和排氣管，進糞管直徑應≥100 mm，排氣管接口直徑應≥75 mm，排氣管高度應≥2.5 m，并加裝防雨帽；     2   DB41/T 1605—2018   c)池內擋板應與池體牢固、密封連接，不應采用分體連接，各池之間除過糞口之外不得滲漏，使二池至三池永久保持 5 cm 水位高差；   d)連接一池至二池的過糞孔應在第一隔板下 1/3 至 1/2 處，連接二池至三池的過糞孔應在第二隔板下 1/10 處，連接三池至四池的過糞孔應在第三隔板下 1/2 處（過糞孔的開孔方式見附錄 B 中圖 B.1 或圖 B.2）；出水口應距上沿不低于 100 mm；   e)應在各擋板設置通氣孔，化糞池排放口與生物濕地連接處應設置空氣立管；   f)每格池體應設置觀察清掏口，口徑以 200 mm～315 mm 為宜。   5.3 配套設施   配套設施見附錄D。   6  技術要求 6.1 外觀 6.1.1 一體式化糞池外表面應色澤均勻、光滑平整、無裂紋、無明顯瑕疵和其它影響產品質量的缺陷，   表面加強筋應完整；內表面應光滑平整，無裂紋，無明顯瑕疵，邊緣應整齊，壁厚均勻，無分層現象。   6.1.2 使用的金屬配件應做防腐處理，當不同材質的金屬配件相接觸時，應采取措施防止電化學腐蝕。 6.2 規格尺寸 PE、PP一體式三格化糞池的池體應設計有加強筋，較小壁厚應不小于4 mm；PVC一體式四格化糞池 的池體較小壁厚應不小于5 mm；產品容積偏差范圍為±2.5%。 6.3 物理及力學性能 一體式化糞池的物理及力學性能應符合表1的規定。 表 1  一體式化糞池的物理及力學性能 要  求 項  目 條  件 聚乙烯（PE） 聚丙烯（PP） 聚氯乙烯（PVC） 注塑 滾塑 注塑 擠出和注塑 密度（kg/m3） 23 ℃±2 ℃ 930～960 910～930 ≤1550 拉伸強度/MPa 23 ℃±2 ℃ ≥18 ≥20 ≥30 斷裂伸長率/% 23 ℃±2 ℃ ≥80 ≥80 ≥30 沖擊試驗 23 ℃±2 ℃，2 kg，高度 2 m 無破裂、無損壞、無影響使用的變形 靜荷載 常溫，荷載 400 kg，24 h 壓力消失后無破裂、裂縫 密封性 常溫，滿水，24 h 各池之間不相互滲漏； 整體無滲漏、無破裂、無損壞、無影響使用的變形 6.4 裝配   裝配后應整體牢固，不應有松動現象。裝配螺栓應采用304不銹鋼材質，其他原材料及配件應符合相關標準的規定。   3   DB41/T 1605—2018   6.5 處理后糞液   應符合GB 7959的規定。

一體式化糞池---河南地方性標準（三）



7 試驗方法

  7.1 外觀   目測。   7.2 規格尺寸   在常溫環境下，采用精度為1 mm的卷尺測量，厚度采用精度為0.02 mm的游標卡尺測量。按GB/T 8806 的規定進行。   7.3 物理及力學性能   7.3.1 密度   按GB/T 1033.1的規定進行。   7.3.2 拉伸強度及斷裂伸長率   PE、PP產品試樣宜在 化糞池筒體非筋平整位置截取，PVC產品試樣宜在筒體縱向位置截取。試樣形狀按GB/T 1040.2—2006中類型1B的規定，制樣宜選用沖裁或機械加工完成。試驗按GB/T 1040.1的步驟進行，PE、PP產品試樣的試驗速度為100 mm/min，PVC產品試樣的試驗速度為5 mm/min。   7.3.3 沖擊試驗   取樣品3套，在溫度23 ℃±2 ℃條件下，在化糞池罐體中央部位的上方（避開清掏口），用一個質量 2kg的dn90型錘頭自由跌落至試樣上，跌落高度2 m。   7.3.4 靜荷載   取樣品3套，在常溫環境下，在其頂部均勻布置400 kg砝碼，放置24 h后觀察。   7.3.5 密封性   取樣品3套，在常溫環境下，分別向每個池注水至溢出口（或內擋板上的過糞管接口下邊緣），放置24 h后觀察水是否向其他池滲漏（通過過糞管或過糞孔流入的不計），測試擋板與池體是否密封連接；將池體注滿水，放置24 h后觀察池體是否滲漏、破裂、損壞或變形。   7.3.6 裝配   目測或扳手檢測。   7.3.7 處理后糞液   按GB 7959的規定進行。   8 檢驗規則   4   DB41/T 1605—2018   8.1 分類 檢驗分出廠檢驗和型式檢驗。 8.2 出廠檢驗 8.2.1 出廠檢驗項目   外觀、規格尺寸、密封性。   8.2.2 判定規則   出廠檢驗為逐套檢驗，所檢項目全部合格后方可出廠，若有不符合要求項目，允許修補一次重新進行檢驗，修補后仍不合格則判為不合格。   8.3 型式檢驗   8.3.1 檢驗條件   型式檢驗為全項檢驗，有下列情況之一時，應進行型式檢驗：   a)產品定型投產時；   b)原材料品種、配方改變或工藝調整時；   c)出廠檢驗結果與上次型式試驗檢驗結果有較大差異時；   d)停產六個月以上再恢復生產時。   8.3.2 抽樣   從出廠檢驗合格的產品中隨機抽取3套。   8.3.3 判定規則   所有檢驗項目合格，判定產品為合格。若有不合格項目，允許加倍抽樣進行復檢，如仍有一項目不合格，則判為不合格品。 9 標志、標簽、運輸和貯存   9.1 標志   一體式化糞池應有以下標志：   a)生產廠名和商標；   b)型號。   9.2 標簽   一體式化糞池合格證標簽應有以下內容：   a)產品名稱、規格、型號；   b)生產廠名、地址、電話；   c)生產日期；   d)執行標準號。   9.3 運輸     5   DB41/T 1605—2018   9.3.1 裝卸、運輸過程中應保持平穩，并采取保護措施，在摩擦處放置軟質墊固定，防止與車廂碰撞，避免被油污和化學品污染。超高時應加紅色標志。   9.3.2 多套一體式化糞池同車運輸時，應用軟墊隔開，不得直接接觸。   9.3.3 裝卸時，應小心輕放，不得受到劃傷、撞擊、拋摔和重壓。   9.3.4 搬運、吊裝時，鋼絲繩不應與化糞池直接接觸，不得捆縛清掏孔或進、出管等附件，不得加載吊裝。   9.4 貯存   9.4.1 應貯存在地面平整、通風良好的庫房內。   9.4.2 應遠離熱源、油污和化學物品。   9.4.3 室外短期存放時應采取防曬措施，避免陽光直接照射。   6 DB41/T 1605—2018   附 錄 A   （資料性附錄）   一體式三格化糞池結構圖   一體式三格化糞池結構圖見圖A.1和圖A.2。   圖 A.1 一體式三格化糞池正視圖 圖 A.2 一體式三格化糞池俯視圖 7 DB41/T 1605—2018 附 錄 B （資料性附錄） 一體式四格化糞池結構圖 一體式四格化糞池結構圖見圖B.1和圖B.2。 圖 B.1 一體式四格化糞池正視圖 圖 B.2 一體式四格化糞池俯視圖 8 DB41/T 1605—2018 附 錄 C （規范性附錄） 一體式四格化糞池及生物濕地 C.1 一體式四格化糞池應具備無害化處理糞便功能，并有初級黑水處理功能，宜與生物濕地相結合,設施圖見附圖C.1。 C.2 生態濕地的表面積應經計算確定。當無計算資料時，可取 0.3 ?O/人，濕地深度不宜小于 1.2 m，濕地應鋪設強化生物菌床進一步分解有機物。 C.3 一體式四格化糞池規格尺寸選型表見表C.1。 圖 C.1 一體式化糞池及生物濕地設施示意圖 表 C.1 一體式四格化糞池規格尺寸選型 序 號 容積/m3 使用人數 1 1.0 4 2 1.2 5 3 1.5 6









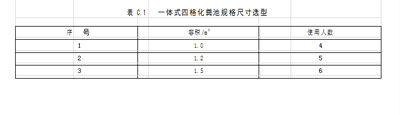

DB41/T 1605—2018

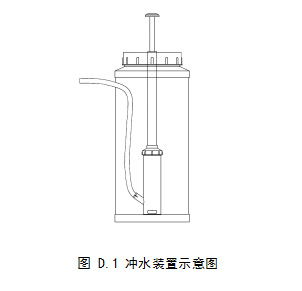

附 錄 D   （規范性附錄）   一體式化糞池配套設施   D.1 一體式化糞池配套設施   一體式化糞池配套設施包含廁具、沖水裝置。   D.2 廁具   戶廁用于便溺用的潔具，如蹲便器、坐便器，宜選用陶瓷材質，吸水率不大于5‰。   D.3 沖水裝置   D.3.1 沖水裝置由儲水桶和自壓式?jīng)_水器組成，見圖D.1。   D.3.2 儲水桶主要原材料為PE、PP、PVC，容積應不小于35 L，壁厚應不小于2 mm；顏色宜為本色。   D.3.3 自壓式?jīng)_水器泵體材料為高分子材料，密封圈材料為聚氨酯（PU）。   D.3.4 儲水式?jīng)_水裝置應具備自動回流功能，防止沖水管內余水殘留結冰。   D.3.5 儲水式?jīng)_水裝置每次出水量宜為0.3 L～0.4 L。   D.3.6 儲水式?jīng)_水裝置至便池連接管應為鋼絲軟管。     圖 D.1 沖水裝置示意圖_
