PHDE可用很寬的不同加工法制造，其中以乙烯為主要原料，丙烯、1-丁烯、己烯為共聚體，在催化劑的作用下，采用淤漿聚合或氣相聚合工藝，所得到的聚合物經(jīng)閃蒸、分離、干燥、造粒等工序，獲得顆粒均勻的成品。包括諸如片材擠塑、薄膜擠出、管材或型材擠塑，吹塑、注塑和滾塑。

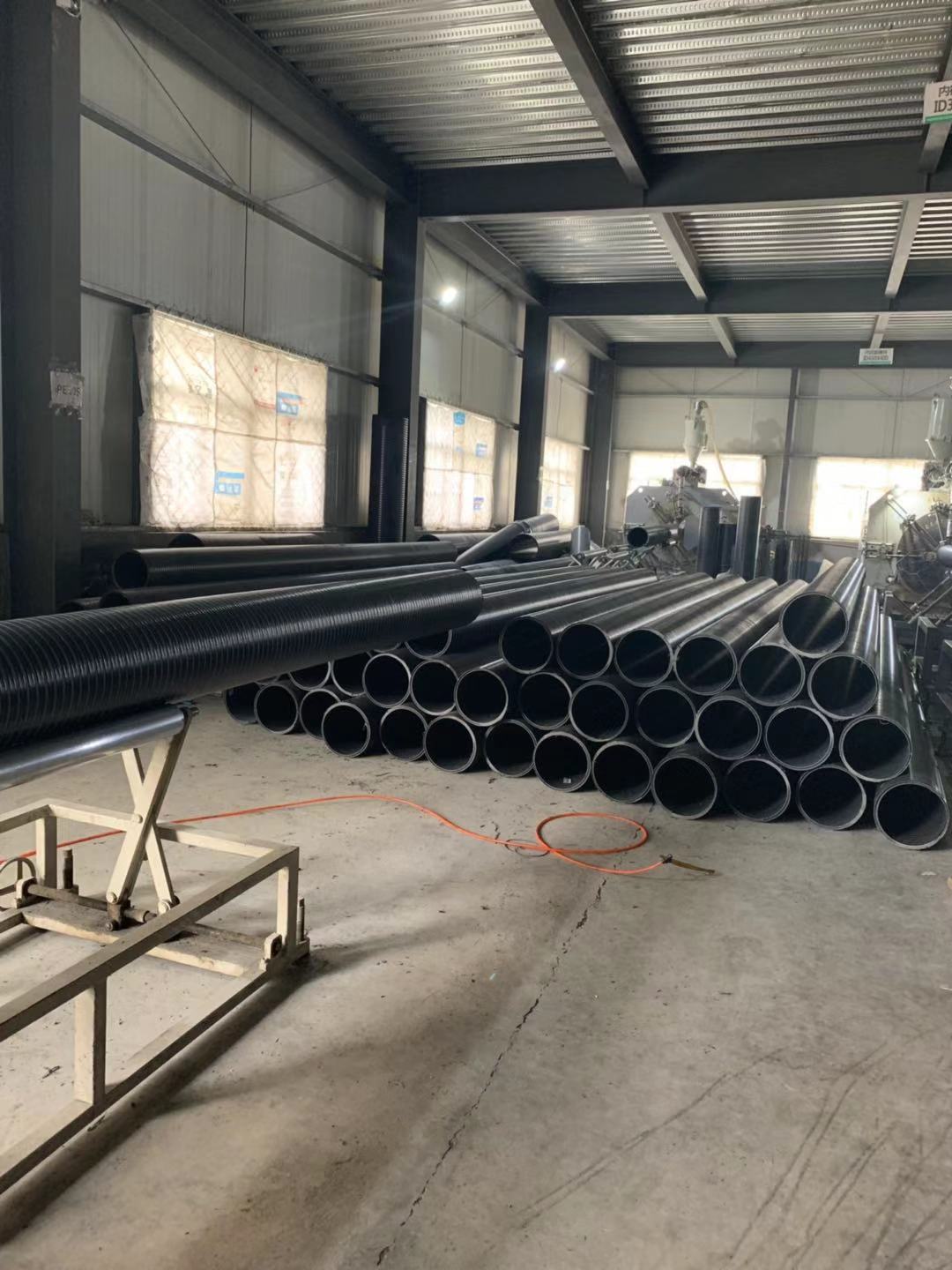

    擁有以上優(yōu)點的同時，HDPE還能夠進行回收再加工。HDPE是塑料回收市場增長快的一部分。這主要因為其易再加工，有小限度的降解特性和其在包裝用途的大量應用。主要的回收利用是將 25%的回收材料，例如后消費回收物（PCR），與純HDPE經(jīng)再加工后用于制造不與食物接觸的瓶子。 高密度聚乙烯（HDPE）料筒溫度 喂料區(qū) 30～50℃（50℃）區(qū)1   160～250℃（200℃）區(qū)2   200～300℃（210℃）區(qū)3 220～300℃（230℃）區(qū)4 220～300℃（240℃）區(qū)5 220～300℃（240℃）噴嘴   220～300℃（240℃）    括號內(nèi)的溫度建議作為基本設定值，行程利用率為35％和65％，模件流長與壁厚之比為50：1到100：1  熔料溫度  220～280℃   料筒恒溫  220℃    模具溫度  20～60℃    注射壓力  具有很好的流動性能，避免采用過高的注射壓力80～140MPa（800～1400bar）；一些薄壁包裝容器除外可達到180MPa (1800bar)   保壓壓力  收縮程度較高，需要長時間對制品進行保壓，尺寸精度是關鍵因素，約為注射壓力的30％～60％    背壓      5～20MPa（50～200bar）；背壓太低的地方易造成制品重量和色散不均     注射速度  對薄壁包裝容器需要高注射速度，中等注射速度往往比較適用于其它類的塑料制品      螺桿轉速  高螺桿轉速（線速度為1.3m/s）是允許的，只要滿足冷卻時間結束前就完成塑化過程就可以；螺桿的扭矩要求為低   計量行程  0.5～4D（小值～大值）；4D的計量行程為熔料提供足夠長的駐留時間是很重要的殘料量    2～8mm，取決于計量行程和螺桿直徑    回收率    可達到100％回收 收縮率    1.2～2.5％；容易扭曲；收縮程度高；24h后不會再收縮（成型后收縮）          澆口系統(tǒng)  點式澆口；加熱式熱流道，保溫式熱流道，內(nèi)澆套；橫截面面積相對小，對薄截面制品已足夠機器停工時段 無需用其它材料進行專門的清洗工作；PE耐溫升        料筒設備  標準螺桿，標準使用的三段式螺桿；對包裝容器類制品，混合段和切變段幾何外形特殊（L：D＝25：1），直通噴嘴，止逆閥中空纏繞管以高密度聚乙烯為生產(chǎn)原料，是倡導的以塑代鋼產(chǎn)品。中空壁纏繞管具有以下優(yōu)良特性：耐化學性：不被污水、廢水及化學腐蝕，不被土壤中腐爛的物質腐蝕?！　】箾_擊性：管壁為“工”字結構，耐沖擊，高剛性;中空壁纏繞管屬柔性管，延伸性好，地基下沉管材也不會破裂。耐老化：管材為黑色抗紫外配方，抗老化性能優(yōu)異?！　≈亓枯p：由于管材結構中空，在保持剛度的前提下，節(jié)省原料。同樣直徑下，單位長度重量是水泥管重量的1/8.施工方便，不需要大型安裝設備，減輕了勞動強度，縮短了施工工期。　　 排水性能好：管材內(nèi)壁光滑，流體動摩擦小，流速快。選用中空壁纏繞管，其管道管徑可比選用鋼筋砼管管徑小1-2個管道等級　　經(jīng)濟性能：管材原料價格低，施工、管理、維護費用低?！　」懿倪B接：通常使用“電熱熔帶”或“熱收縮帶”連接技術。管材與管件熔為一體，即保證了連接的強度，又可實現(xiàn)管道系統(tǒng)的零滲漏。本工程中采用了“熱收縮帶”連接技術。　　管材為中空壁結構并熔合于一體，使其具有良好的耐沖擊、耐壓性能。

導讀：

PP塑料檢查井四通的外觀圖展示

塑料檢查井經(jīng)常遇到的問題

雨水收集系統(tǒng)中用的PP雨水模塊是啥造的
