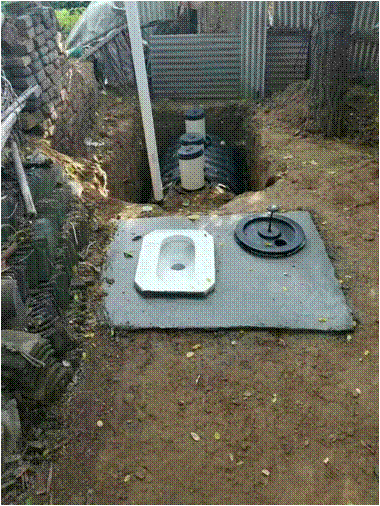

忻府區高城鄉 旱廁使用亞源三格化糞池。

無害化衛生廁所的構成

通常情況下，廁所由廁屋、便器和無害化處理設施三者構成。

廁屋：廁屋基本要求（詳見《農村戶廁衛生規范》GB19379-2012）

便器：便器是廁所必須使用的衛生潔具，分為蹲便器和坐便器兩類。水沖式便器應采用節水型便器，室內戶廁必須使用水沖式便器。

無害化處理設施：無害化處理設施有多種形式，如三格式化糞池、雙甕式化糞池、沼氣池等。

2 無害化衛生戶廁基本要求

1 廁屋高/m ≥2.40

2 廁屋面積/m2 ≥1.20

3 側窗面積/m2 >0.26

4 廁門/m2 1.80（高2.0×寬0.9）

5 廁屋頂 水泥板、機磚瓦、石棉瓦等

6 墻裙處理 釉面瓷片或其它不透水材料

7 墻裙高度/m ≥1.00

8 地面處理 地坪高于庭院地坪100mm，材料用防滑地磚或水泥

9 給、排水設施齊全

10 ?~便器 符合密閉收集要求，材質為陶瓷或質量好的工程塑料

11 ?~化糞池 符合糞便無害化處理要求，密閉、不滲漏。

?~項目為強制性要求，其余為推薦值。

3 三格化糞池的組成： 三格式糞便處理設施，一般是與水沖式廁所相配套，由進糞管、分格池、過糞管、蓋板等部分組成。

4三格化糞池：由二根過糞管連通的三個格室密封糞池組成。根據三個池的主要功能依次可命名為截留沉淀與發酵池（第一池）、再次發酵池（第二池）和貯糞池（第三池）

5 三格化糞池的容積基本要求（關鍵）

三格化糞池容積應根據使用人數、沖水量、糞便發酵腐熟的時間以及沉卵滅菌的要求來決定。糞便發酵腐熟時間及病原體死亡時間按30天計算，其中在第一池需停留20天，第二池停留10天，第三池容積至少是二池之和。

總?cè)莘e為2m3，嚴格《按江蘇省農村無害化衛生戶廁技術規范》附錄A：2m3標準圖施工），旱廁才可《按江蘇省農村無害化衛生戶廁技術規范》 附錄A：1.5m3標準圖施工.

第1池、第2池、第3池的容積比應為2：1：3，在不減少第1池規定容積的前提下可適當擴大第2池的容積，不用糞肥的戶廁第3池又可適當減小其容積。

當?shù)?池容積不足0.5m3時，可按0.5m3設計施工。

6三格化糞池的深度要求（關鍵）

決定池的深度需從多方面考慮：

①由于第一池內厭氧發酵形成糞皮和糞渣的厚度不斷增加，相應地使池的有效容積逐漸縮小，池的深度過淺，易引起進糞時對糞皮和糞渣的擾動。

②我省大部分地區地下水位高，深度過大挖土施工的難度也大，所以池的深度不宜過大；

③從安全角度考慮，糞池的深度不宜超過1.6米，糞液面深度不應大于1.3m。

④為滿足無害化衛生處理效果，對第一、第二池的容積有一定要求，池的深度過淺，占地面積就大，造成土地利用上的困難。綜合以上考慮認為第一、二池的糞液面深度應保持為不低于1.0m，池內凈高為不低于1.2m，相差0.2m留作糞皮的浮升空間。）

7 化糞池的頂面及出口標高

1、化糞池的頂面標高：為了不使地面雨水淹沒化糞池而導致雨水從蓋扳漏入池內，整個化糞池頂面標高應高出室外地面標高50-100mm。

2 、化糞池出口標高：為保持糞池內糞液流動的靜壓，化糞池出水口管底標高應低于進口管底標高50-100mm，但又要高于所接污水管道頂面標高或淺土滲濾管管頂標高。

8 三格化糞池池形設計

確定池的深度以后，三格化糞池的池形便可根據建池周圍的地形、建筑情況以及池的使用要求等條件決定。具體池形設計，只要符合設計原理，可以不拘一格，如長方形、橢圓形等。如土地允許，以長寬比為2:1的長方形較為理想（可延長糞便在池內的沉積時間，有利于無害化處理）。

9 三格化糞池第一池的結構與作用

作用:每天接納新鮮糞便，厭氧發酵分解分層：上層糞皮中間糞液和底層糞渣，阻留沉淀寄生蟲卵。

條件：密封嚴密，池內相對靜止或流動緩慢，適當長的水力停留時間。

10 三格化糞池第二池的結構與作用

作用:延續第一池的阻留沉淀寄生蟲卵，深度厭氧發酵，游離氨濃度上升，殺菌殺卵。

條件：密封嚴密，防止第一池糞塊、糞皮、糞渣流入第二池。

11 三格化糞池第三池的結構與作用

流入第三池的糞液一般已經腐熟，其中的病菌和蟲卵已基本殺滅和除去，可作施肥之用。

第三池功能主要起儲糞作用。

第三池容積大小，基本由施肥次數和每次施肥量來決定。

若第三池的糞水不作肥料，而直接出口進行淺土濾法凈化處理，則第三池的容積可以適當縮小。且第三可繼續起第二池的作用。

12 三格化糞池進糞管的結構與作用

要求：

進糞管較理想為琵琶形狀

口徑足夠大，大小為150毫米

進糞管下端沉入糞液面下，其深度約為糞液面高度的1/2處。

避免形成短路盡可能拉開進糞管和連通管之間的距離。
